Как не обрезать важное при резке тиража
Белая полоска по краю визитки или обрезанный логотип — почти всегда следствие макета без вылетов. Разбираем, что такое вылет, безопасное поле и метки реза, почему смещение при резке есть всегда и как подготовить макет, чтобы важное не ушло под нож.
Вылеты, поля и метки реза — базовая, но постоянно нарушаемая часть допечатной подготовки. Понимание этих трёх понятий избавляет от самых частых дефектов на краю изделия.

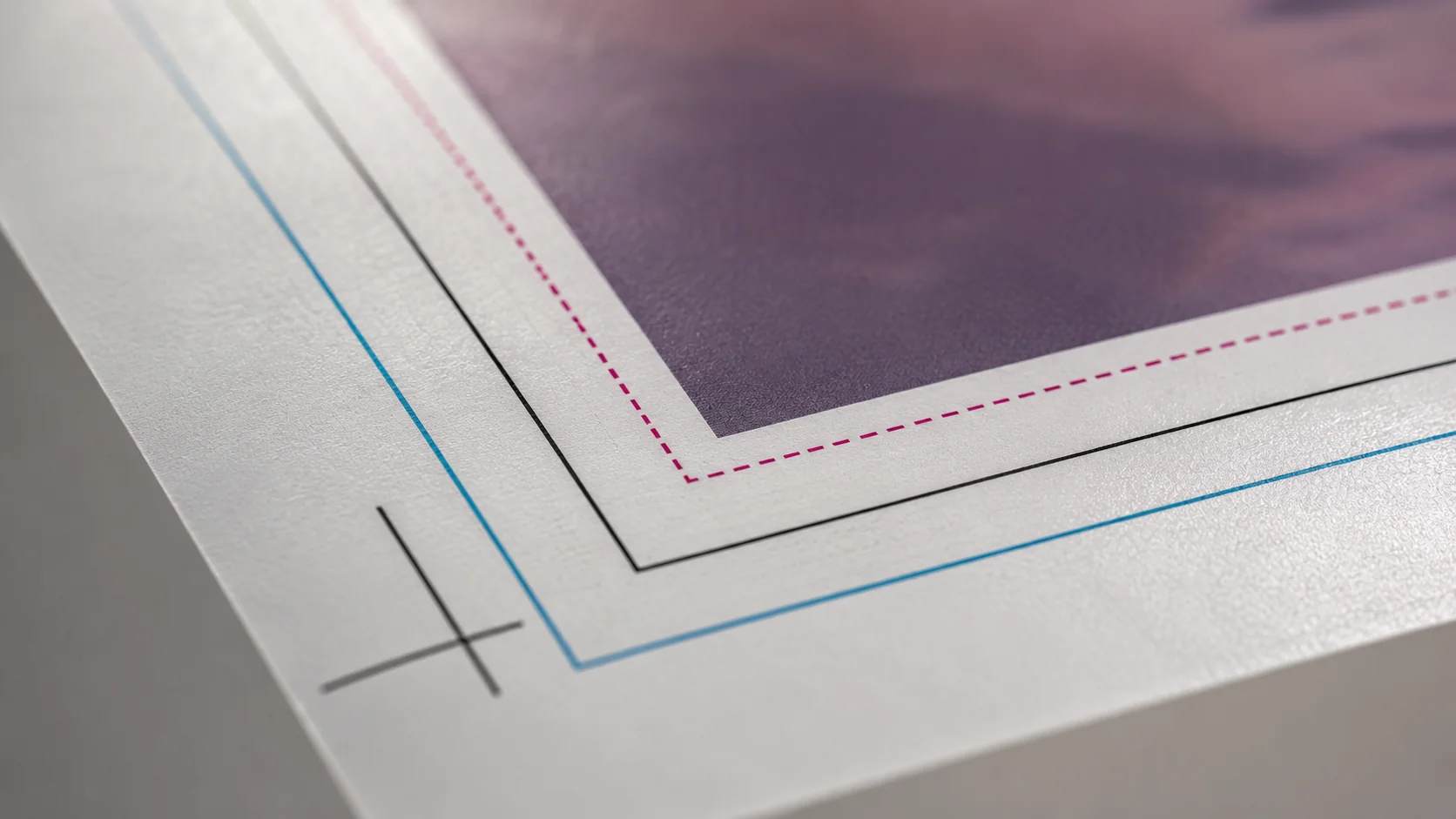

Три линии в любом макете
В подготовленном к печати макете фактически три границы: линия реза (обрезной формат изделия), линия вылета (за резом) и линия безопасного поля (внутри реза). Между ними и распределяется весь дизайн.
- Линия реза — по ней изделие обрежут до финального размера.
- Вылет — запас фона за линией реза (обычно 3–5 мм).
- Безопасное поле — отступ внутрь от реза, куда не заводят важное (3–5 мм).
Что такое вылет (bleed)
Вылет — это продолжение фона и фоновых элементов за линию реза, обычно на 3–5 мм. Он существует, чтобы после обрезки по краю не оставалось непропечатанной белой полоски. Если объект должен доходить до самого края готового изделия, в макете он обязан выходить за рез на величину вылета. Без вылета любая неточность реза оголит белую бумагу.

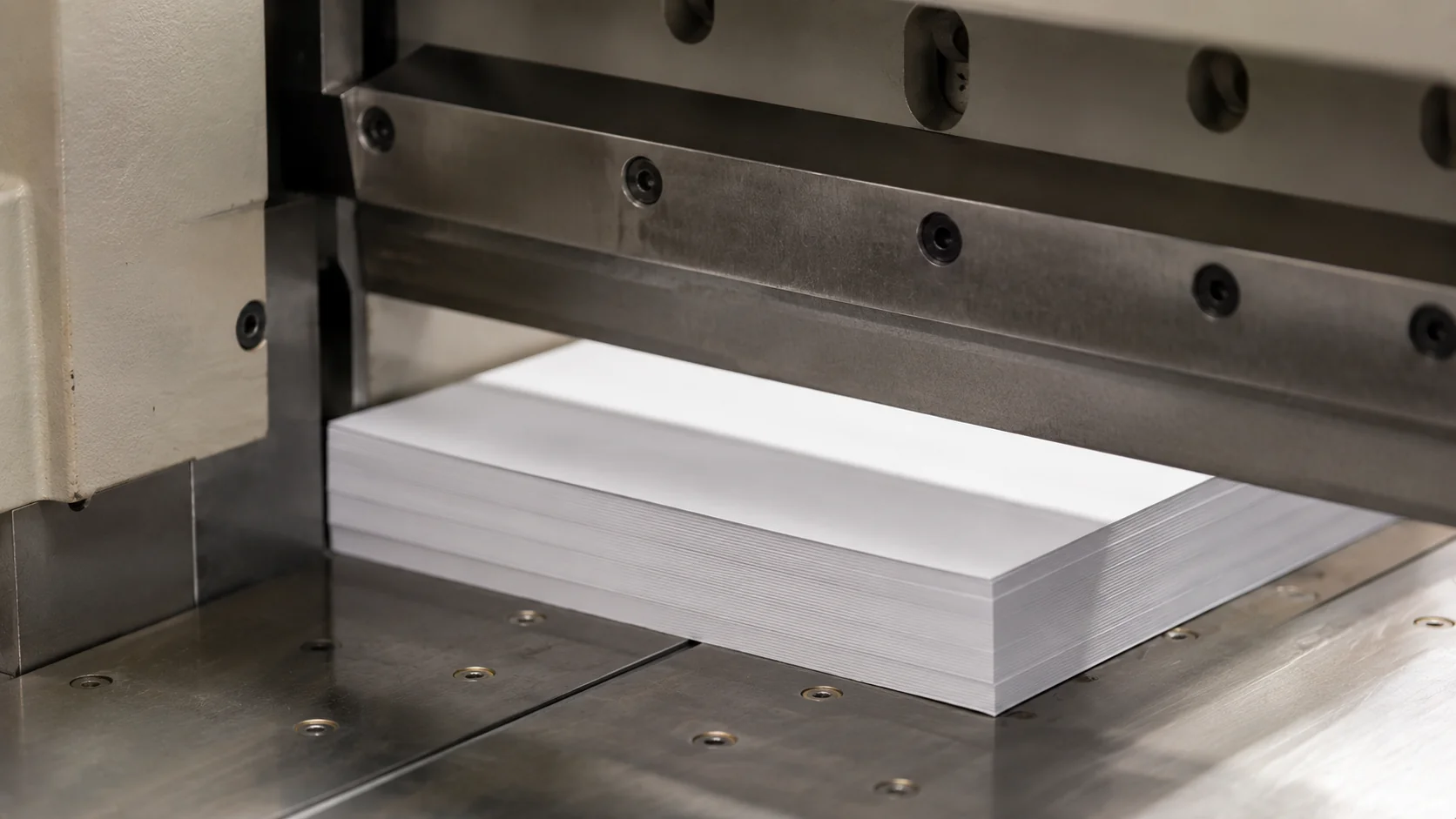

Почему смещение реза есть всегда
Резка идёт стопами по несколько сотен листов, бумага под ножом чуть сдвигается и сжимается, поэтому линия реза всегда гуляет на доли миллиметра. Это нормальный допуск, а не брак: типовое отклонение — до 1 мм в каждую сторону. Именно на этот допуск и рассчитаны вылет и безопасное поле: вылет прикрывает уход наружу, безопасное поле — уход внутрь.
Безопасное поле: где держать важное
Весь значимый контент — текст, логотип, номера телефонов, рамки — держите не ближе 3–5 мм от линии реза. Если завести текст вплотную к краю, при смещении реза его может подрезать. Особенно опасны тонкие рамки по периметру: малейший сдвиг делает их неравномерными по толщине, и это сразу бросается в глаза.

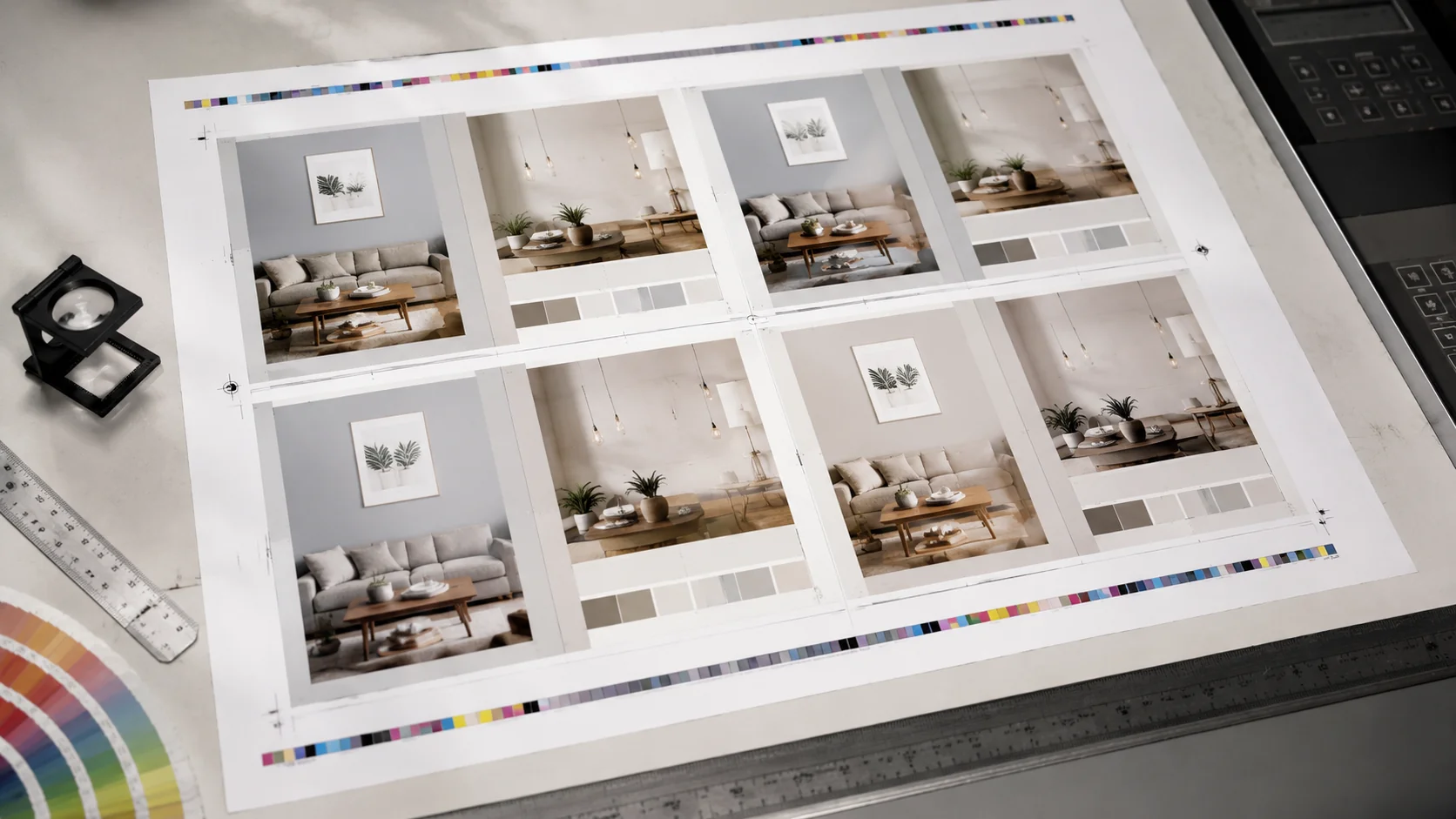

Метки реза и другие метки
Метки реза (crop marks) — тонкие линии по углам, показывающие резчику, где обрезать лист. Их добавляет типография или сам PDF/X при экспорте, дублировать вручную внутри макета не нужно. Рядом обычно располагаются другие служебные метки:
- Метки реза (crop marks) — линии обрезки по углам.
- Метки приводки (registration marks) — «мишени» для совмещения красок.
- Цветовая шкала (color bar) — для контроля плотности красок.
- Метки фальца/бига — где будет сгиб (для многостраничных и складных изделий).
| Тип изделия | Вылет | Безопасное поле |
|---|---|---|
| Визитки, листовки, флаеры | 3 мм | 3–5 мм |
| Каталоги, брошюры, книги | 3–5 мм | 5 мм |
| Упаковка, вырубка | 3–5 мм по контуру реза | 5–7 мм |
| Крупноформат (плакаты) | 5 мм | 5–10 мм |
Вылеты для вырубки и сложного контура
Если изделие режется не по прямой, а по фигурному контуру (вырубка), вылет строится вокруг линии штампа, а не вокруг прямоугольника. Фон и фоновые элементы должны выходить за контур вырубки на те же 3–5 мм, потому что вырубной штамп тоже даёт допуск смещения. Контур реза при этом выносят отдельным слоем/плашечным цветом, чтобы типография отличила его от печатной графики. Подробнее о штампах — в статье про вырубку.
Частые ошибки
- Макет без вылетов — фон обрывается ровно по резу.
- Важный текст и логотип вплотную к краю — уходят под нож.
- Тонкая рамка по периметру — становится неровной после реза.
- Вылет есть, но фон в нём «не дотянут» — виден стык.
- Метки реза нарисованы поверх макета внутри обрезного формата.
- Для вырубки не вынесен отдельный контур штампа.
Если не уверены, что вылеты и поля заданы верно, пришлите макет в типографию «Фидрик» — на препрессе проверим геометрию, метки и контур реза и подскажем, что поправить до печати тиража.
