Когда нужен вырубной штамп
Вырубка превращает плоский лист в изделие сложной формы: коробку с замками, папку с карманом, открытку с фигурным краем. Разбираем, как работает вырубной штамп, где он нужен, чем отличается от лазера и как правильно нарисовать контур реза.
Не всё в полиграфии режется прямыми линиями. Как только изделию нужна фигурная форма, окно, скруглённые углы или замки для сборки коробки, обычной резки уже недостаточно — в дело вступает вырубка. Разбираем, что это за операция, когда без неё не обойтись и что нужно учесть в макете.
Что такое вырубка и высечка
Вырубка (её же часто называют высечкой) — это придание отпечатанному листу нужной формы с помощью острого штампа. Лист укладывается под пресс, штамп с ножами опускается и за один удар прорезает контур любой сложности: скругляет углы, вырезает окна, формирует клапаны и замки коробки. Всё, что нельзя получить прямым резом на гильотине, делают вырубкой.
Термины «вырубка» и «высечка» на практике используют как синонимы. Иногда высечкой называют полное отделение фигурной детали от листа, а вырубкой — прорезание контура с сохранением надсечек, но строгой границы в отрасли нет.
Как устроен вырубной штамп

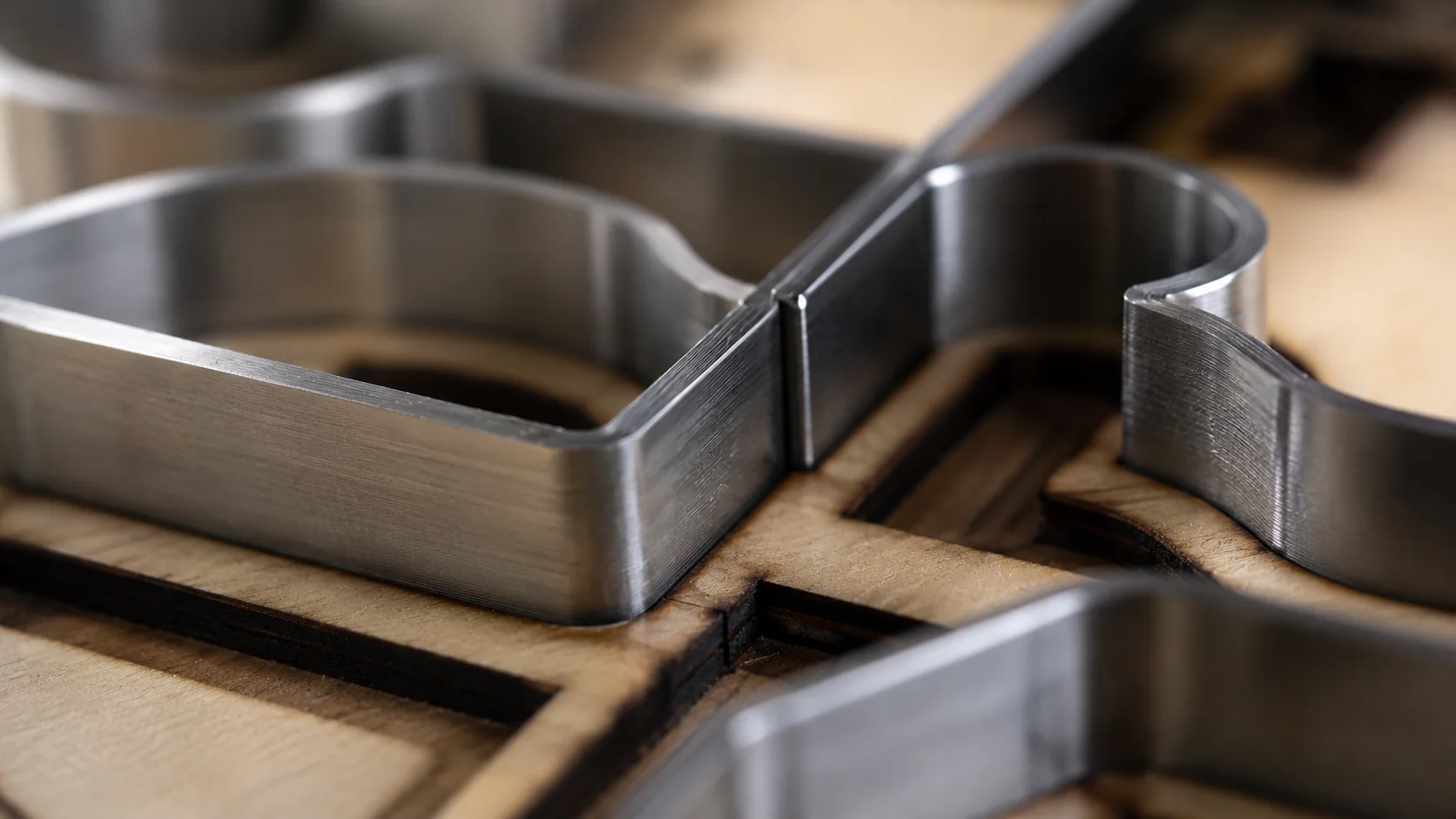

Основа технологии — вырубной штамп (штанц-форма). Это фанерное основание, в пропилы которого вставлены стальные ножи, изогнутые точно по контуру изделия. Штамп изготавливается индивидуально под конкретный макет: контур из файла переносят на раскрой, лазером прорезают фанеру и вставляют ножи нужной высоты и профиля.
Именно поэтому вырубка выгодна на тираже: штамп делается один раз, а дальше отрабатывает весь заказ. На нём же можно совместить несколько операций — об этом ниже.
Типы ножей: рез, биговка и перфорация в одном штампе
- Режущие ножи — прорезают материал насквозь по контуру изделия.
- Биговальные (тупые) ножи — не режут, а продавливают линию сгиба, чтобы картон складывался ровно и не трескался.
- Перфорационные ножи — оставляют пунктирную линию отрыва (например, для отрывного купона или клапана).
- Надсечки (перемычки) — короткие непрорезанные участки, которые удерживают деталь в листе до финальной обработки.
Ключевое преимущество штампа: рез и биговку можно выполнить за один проход. Для коробки это значит, что контур с замками и все линии сгиба формируются одновременно и идеально совпадают друг с другом.
Вырубка и лазерная резка: в чём разница
Лазер режет по цифровому контуру без физического штампа, поэтому удобен для единичных образцов, макетов и сложной ажурной графики. Но у технологий разная логика: лазер работает последовательно и оставляет тёмный подпал на кромке некоторых материалов, а штамп бьёт всю форму разом.
| Параметр | Вырубной штамп | Лазерная резка |
|---|---|---|
| Подготовка | Изготовление штампа под макет | Только цифровой контур |
| Скорость на тираже | Высокая (удар за оттиск) | Ниже, режет по траектории |
| Биговка за проход | Да, одновременно с резом | Нет, только рез |
| Кромка | Чистый рез без подпала | Возможен тёмный след на кромке |
| Выгодно для | Средних и больших тиражей | Образцов и мелких партий |
Для тиражной упаковки, папок и открыток штамп практически всегда выгоднее и быстрее. Лазер уместен, когда нужен один-два образца или очень тонкая ажурная деталь.
Где применяют вырубку

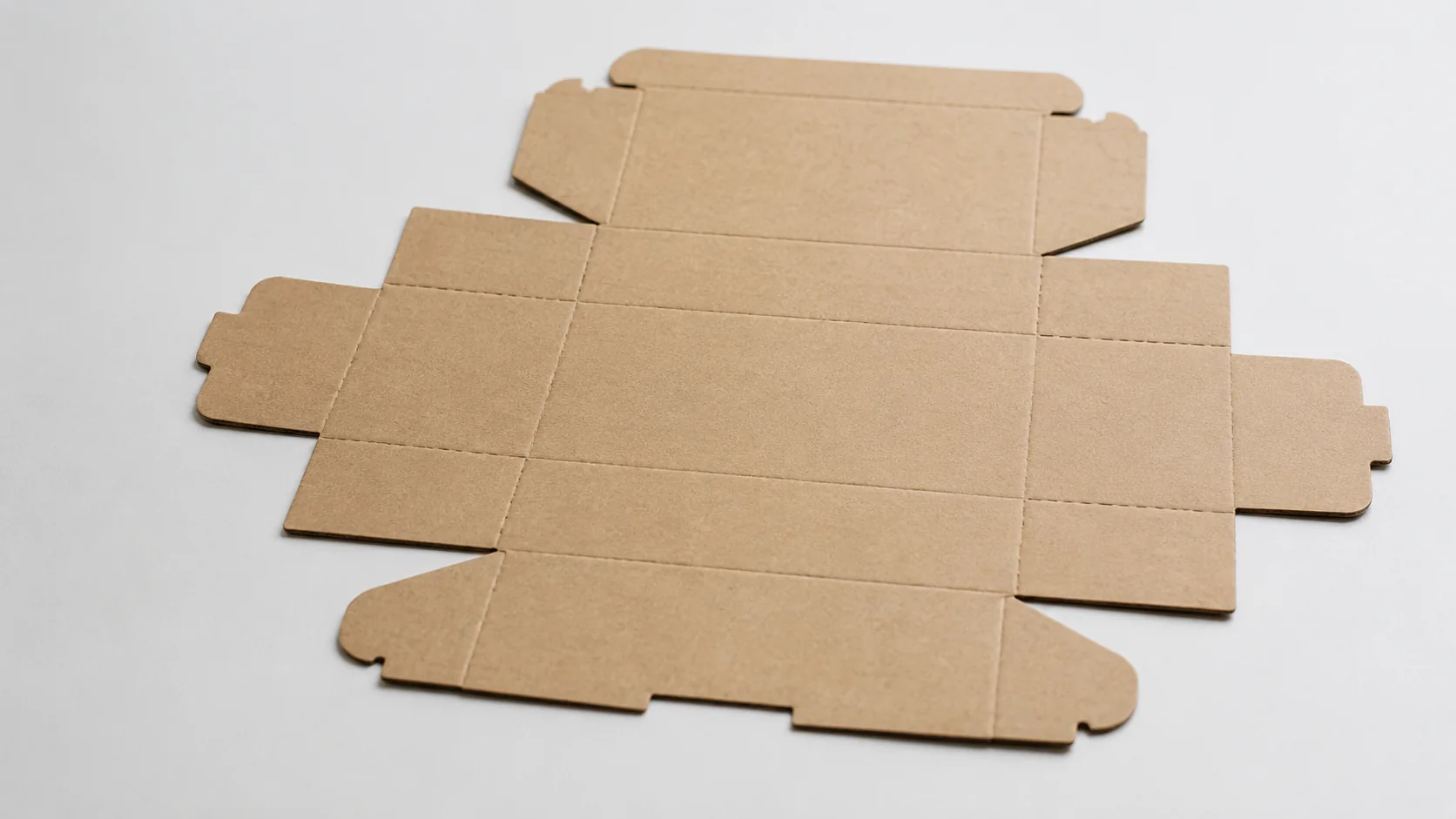

- Упаковка — развёртки коробок с клапанами, замками и окнами под товар.
- Папки — карманы, прорези под визитку, фигурный клапан.
- Открытки и приглашения — фигурный край, вырубленные окна и силуэты.
- POS-материалы — воблеры, шелфтокеры, фигурные ценники и подвесы.
- Наклейки и этикетки — вырубка по контуру изображения (об этом — в статье про самоклеящиеся этикетки).
Требования к макету: контур реза отдельным слоем
Чтобы штамп сделали правильно, линию реза нужно передать отдельно от изображения. Практические правила:
- Контур реза (дилайн) рисуйте векторной линией отдельным слоем или отдельным плашечным цветом (например, Spot с именем Cut).
- Линии биговки и перфорации обозначайте своими цветами — не смешивайте их с резом.
- Под рез оставляйте вылет изображения 2–3 мм за контур, чтобы после вырубки не появилась белая кромка.
- Значимые элементы и текст держите на безопасном отступе от линии реза — вырубка имеет допуск.
- Замки и клапаны коробки проектируйте на технической развёртке; если её нет — пришлите образец или размеры, и мы поможем с раскроем.
Обратите внимание: мы печатаем по готовым макетам заказчика. Техническую сторону — построение дилайна, штамп, раскладку под штамп — берём на себя, но сам дизайн должен прийти от вас.
Как заказать вырубку под ключ
Вырубка — это послепечатная отделка, и мы выполняем её под ключ вместе с печатью в рамках одного договора. Вы получаете единый контроль качества: печать, изготовление штампа, вырубку и биговку ведём в одной связке, поэтому контур, сгибы и запечатка совпадают, а ответственность за результат не размывается между подрядчиками. Пришлите макет с контуром реза и тираж — подскажем оптимальную конструкцию и посчитаем работу.
