Развёртка упаковки: из чего состоит и что прислать в печать

Что такое развёртка упаковки (die-line)

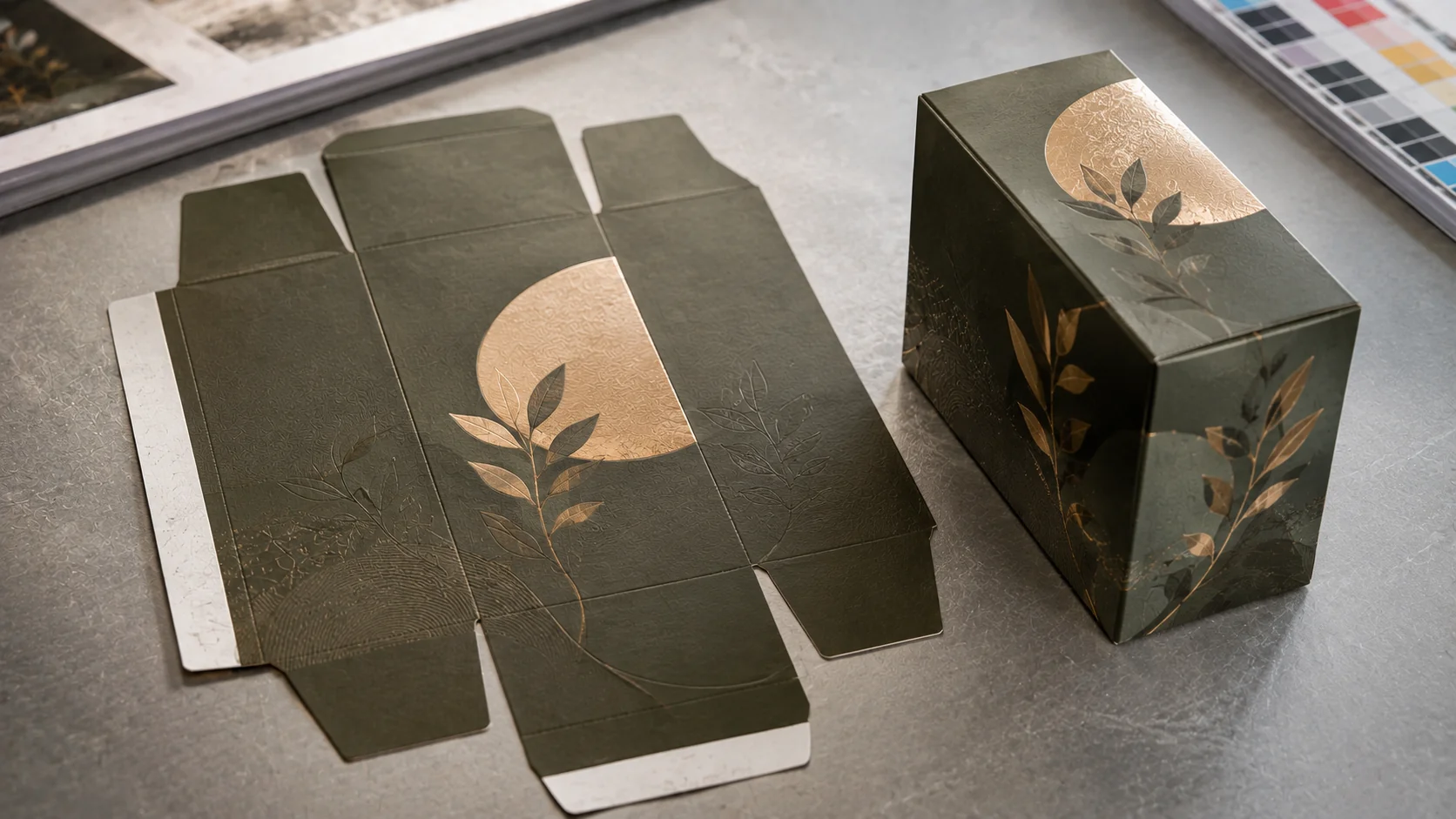

Развёртка — это плоский чертёж коробки, где все её грани, клапаны и припуски разложены в одной плоскости. У неё несколько имён: die-line (дилайн) на английском, штанц-форма — если говорить об инструменте, который по ней вырубают, но по сути это один и тот же контур будущего изделия. По линиям реза лист вырубают, по линиям биговки складывают — и плоская заготовка превращается в объёмную коробку. Развёртка нужна в макете вдвойне: она задаёт форму изделия и одновременно служит канвой, на которую ложится печатная графика. Из-за этой двойной роли ошибка в развёртке дорого обходится: она проявляется не на экране, а уже на собранных коробках, когда переделывать тираж поздно. Дальше — про то, из чего она состоит и каким должен быть файл, ведь печатаем мы по готовому макету, а не рисуем конструкцию с нуля.

Из чего состоит развёртка: грани, клапаны и замки

Если разложить любую коробку, в развёртке легко узнать одни и те же элементы. Грани — это стенки будущего изделия: дно, крышка, боковины. Между ними и вокруг них располагаются клапаны и замки, которые удерживают конструкцию собранной. Каждый такой элемент занимает своё место в чертеже и требует припуска, поэтому развёртка всегда немного шире, чем сумма видимых стенок.

• Клеевой клапан — боковая полоса, на которую наносят клей и которой коробку склеивают в «трубу»; обычно один на изделие.
• Донные клапаны — закрывают низ; у самосборного дна (crash-lock) они склеены так, что коробка раскрывается одним движением, у обычного — заправляются вручную при сборке.
• Верхние клапаны и замок-язычок (tuck-in) — формируют крышку, которая заправляется внутрь и держит коробку закрытой.
• Грани — сами стенки; их размер задаёт габарит изделия, а линии между ними становятся сгибами.

Линии биговки и линии реза — не путать

Главное, что должна однозначно сообщать развёртка, — где картон резать, а где гнуть. Это принципиально разные операции, и в файле они обязаны быть разными линиями. Линия реза — это контур вырубки, по ней проходит нож и отделяет изделие от листа. Линия биговки — это будущий сгиб: по ней картон продавливают тупой линейкой, чтобы он ровно сложился и не треснул. Почему сгиб трескается без биговки и как ведёт себя волокно — подробно в материале про биговку и фальцовку; здесь важно другое — как эти линии обозначить в макете.

Правило простое: каждый тип линии выносят отдельным плашечным (spot) цветом и, как правило, на отдельный слой, поверх печатной графики и вне печати. Тогда типография сразу видит, что рез — одно, биговка — другое, а перфорация — третье. Если провести всё одной линией или свести с рисунком, прочитать развёртку становится невозможно: непонятно, где вырубать, а где гнуть.

Зона склейки и где не должно быть печати

Клеевой клапан — то место, где коробка держится на клее, и с ним связано отдельное требование к макету. Полосу склейки оставляют чистой: без плотной краски и тем более без лака или ламинации. Причина механическая — по красочному и лакированному слою клей схватывается заметно хуже, чем по открытому картону, и коробка со временем расходится по шву. Особенно коварна ламинация: глянцевая или матовая плёнка практически не даёт клею сцепления, и шов держится лишь до первой нагрузки. Поэтому фоновую заливку и защитное покрытие в зоне клеевого клапана «отодвигают», оставляя картон под клей. Ширина чистой полосы зависит от конструкции и клея, поэтому её стоит уточнить у типографии заранее, ещё до финальной вёрстки.

Вылеты за контур реза

Как и в любой печати с обрезкой, фон в развёртке заводят за линию реза — обычно на 3–5 мм, и не только по внешнему контуру, но и по всем клапанам. Нужно это потому, что вырубка, как и рез, всегда даёт небольшой допуск смещения: штамп гуляет на доли миллиметра, и если фон обрывается ровно по контуру, по краю коробки оголится белый картон. О клапанах забывают чаще всего — их воспринимают как «изнанку», но на собранной коробке край клапана нередко виден на сгибе, и голая полоска картона выдаёт недоведённый вылет. Для фигурного контура вылет строят не вокруг прямоугольника, а вокруг самой линии штампа, повторяя её форму. Практический смысл один: любой элемент, который должен доходить до края грани или клапана, в макете обязан выходить за рез на величину вылета.

Как рисунок ложится на сгибах

Отдельная забота — графика, которая переходит через сгиб или продолжается на соседней грани. Поскольку и биговка, и вырубка имеют допуск, рисунок, посаженный «в стык» точно по линии сгиба, рискует разойтись: на готовой коробке появится смещение или тонкий разрыв узора. Поэтому переходящий паттерн или фон стыкуют с запасом — с небольшим перекрытием, чтобы даже при уходе линии сгиба изображение читалось непрерывным. Второе правило — не сажать важные элементы вплотную на сгиб: логотип, заголовок или лицо на фотографии, попавшие на линию биговки, деформируются на изломе картона. Их держат в поле грани, подальше от сгибов и краёв, — так же, как безопасное поле в обычном макете. Отдельно стоит продумать грани, которые на собранной коробке окажутся рядом: рисунок, начатый на боковине и продолженный на крышке, должен совпадать по цвету и линиям в точке стыка, иначе на готовом изделии переход бросается в глаза сильнее, чем на плоской развёртке.

Контрольный слой dieline поверх макета

Чтобы проверить, как печать садится на конструкцию, развёртку держат отдельным верхним слоем поверх готовой графики — это и есть контрольный слой dieline. Он показывает, где проходят грани, клапаны и сгибы, и позволяет увидеть заранее, не попал ли логотип на изгиб, а важный текст — в зону склейки. Оформляют его в плашечных цветах и помечают как непечатаемый (overprint), чтобы линии контура не ушли в тираж вместе с рисунком и не сводились с ним в единый растр. Для типографии этот слой — способ сверить совмещение печати и вырубки: печатная графика на одном слое, геометрия штампа — на другом, и видно, совпадают ли они. Именно поэтому развёртку не «вжигают» в картинку, а держат живым векторным слоем.

От развёртки к штанц-форме

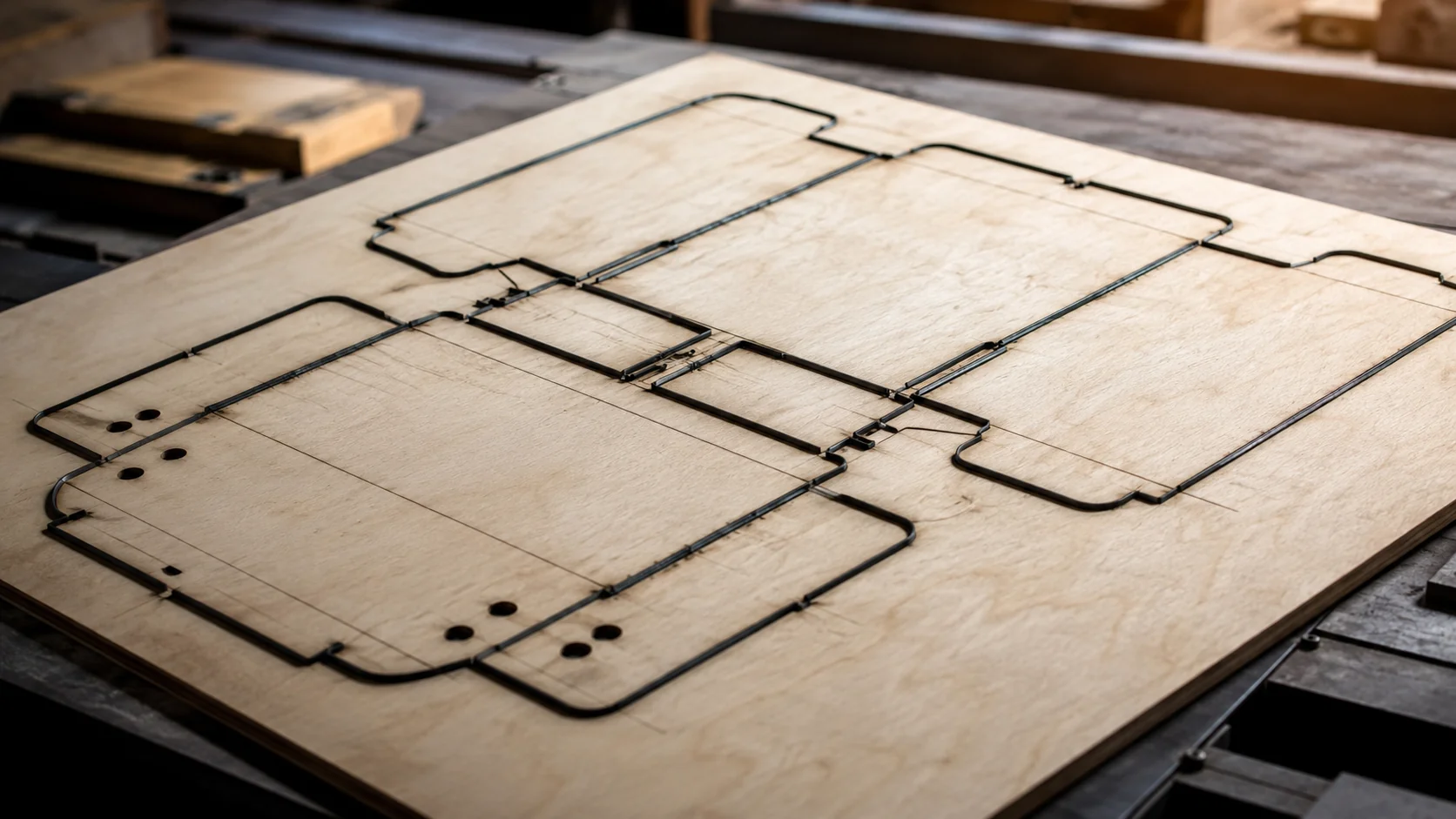

Когда развёртка готова, по её линиям реза и биговки изготавливают штанц-форму — вырубной штамп. Это лист фанеры с лазерной прорезью, в которую вставлены острые ножи по линиям реза и тупые биговальные линейки по линиям сгиба. Штамп буквально повторяет геометрию вашего файла, поэтому точность развёртки напрямую становится точностью инструмента: ошибка в чертеже превратится в ошибку на каждой коробке тиража. Из-за этого штамп изготавливают один раз под конкретную развёртку, и правки геометрии после его выхода означают новую форму, а не мелкую корректуру, — тем важнее выверить контур в файле заранее. Как устроен штамп и когда он нужен — в отдельной статье про вырубку; для подготовки макета достаточно помнить, что развёртка — это и есть будущий инструмент.

Что прислать в типографию: макет и развёртка в кривых

Комплект для печати упаковки — это фактически два согласованных файла: печатный макет и развёртка контуром. Чем полнее и аккуратнее собран этот комплект, тем меньше итераций перед запуском тиража. Мы печатаем по готовому файлу, поэтому развёртку ждём именно в векторе — если она пришла картинкой, её всё равно придётся перевести в кривые.

• Печатный макет в CMYK, с вылетами по контуру и клапанам.
• Развёртка векторным контуром, переведённая в кривые, а не растром.
• Линии реза, биговки и перфорации разнесены по слоям и плашечным цветам.
• Контрольный слой dieline — поверх графики, помечен как непечатаемый.
• Зона клеевого клапана оставлена чистой, без краски и лака.
• Шрифты переведены в кривые или вложены в файл.
• Формат — PDF; при вопросах по геометрии прикладывайте исходник.

Частые ошибки в макете упаковки

1. Рез и биговка проведены одной линией или одним цветом — непонятно, где резать, где гнуть.
2. Печать или лак заведены в зону склейки — клей не держит шов.
3. Нет вылета по клапанам — после вырубки по краю виден голый картон.
4. Рисунок посажен «в стык» на сгибе — узор расходится на изломе.
5. Развёртка прислана растром, а не в кривых — контур нельзя использовать для штампа.
6. Слой dieline сведён с графикой и уходит в печать вместе с рисунком.

Перед тиражом полезно заказать образец-пустографку — вырубленную и собранную развёртку без печати. На ней сразу видно, сходятся ли клапаны, не мал ли замок и удобно ли коробка складывается руками. Поймать такую ошибку на одном картонном образце несравнимо дешевле, чем обнаружить её уже на готовом тираже.

Как подготовить развёртку без переделок

Соберём правило в одну строку: рез и биговку — разными линиями и слоями, зону склейки — чистой, вылеты — по всем клапанам, а развёртку держать контрольным слоем в кривых поверх макета. Такой файл читается однозначно и превращается в точный штамп без переверстки. Когда макет с развёрткой готов, присылайте его — на препрессе сверим геометрию, линии и зону склейки, подскажем, что поправить, и рассчитаем тираж, чтобы коробка вышла ровно такой, как задумана.
